مشین کا تعارف
Panasonic NPM-W2 Pick and Place Machine Series پلیسمنٹ سسٹم اعلی-علاقے کی پیداواری صلاحیت اور مستحکم اعلی-درستیت جدید SMT پروڈکشن لائنوں کے لیے فراہم کرتا ہے۔
اس کے اعلی درجے کے ہلکے وزن والے 16NH V3A ہیڈ، ڈوئل-موڈ ہائی-اسپیڈ آپریشن، اور اگلی-جنریشن ملٹی-ریکوگنیشن کیمرہ کے ساتھ، NPM مینوفیکچررز کو اس قابل بناتا ہے کہ وہ تیز تر ٹیکٹ ٹائم، اعلی اجزاء کا معیار، اور زیادہ لچکدار لائن کنفیگریشن حاصل کر سکیں۔
یہ پلیٹ فارم زیادہ سے زیادہ پیداوار، مائیکرو-جزوں کی درستگی، LED بڑھتے ہوئے استحکام، اور بڑے-لاٹ/ہائی-مکس پروڈکشن کو حاصل کرنے والی فیکٹریوں کے لیے ڈیزائن کیا گیا ہے۔
اس کی بہترین ساختی سختی، بہتر X/Y ایکسلریشن، اور ذہین شناختی الگورتھم 03015 کے لیے پی سی بی کی مختلف اقسام میں بڑے اجزاء کے لیے مستقل کارکردگی کو یقینی بناتے ہیں۔
کلیدی خصوصیات
1. انتہائی-اعلی پیداوری اور رفتار
- اعلی-پروڈکشن موڈ تک84,000 CPH
- آپٹمائزڈ 16NH V3A ہلکا پھلکا ہیڈ ایکسلریشن اور روٹنگ کی کارکردگی کو بہتر بناتا ہے
- زیادہ سے زیادہ تھرو پٹ کے لیے متبادل/ آزاد/ ہائبرڈ پلیسمنٹ کی حمایت کرتا ہے۔
2. اعلی-درستگی کا تعین
- تک درستگی±30 μm(آپشن ±25 μm)
- مستحکم ٹھیک-پچ بڑھنے کے لیے بہتر سختی اور کمپن کنٹرول
- 0402 / 0603 / 03015 ملی میٹر اجزاء پر تقرری کی قابل اعتماد کارکردگی
3. اگلا-جنریشن ملٹی-ریگنیشن کیمرہ
- 3-ان-1 شناختی نظام: 2D، 3D اور اونچائی کی پیمائش
- تیز تر شناختی اسکین، بہتر اجزاء کی شناخت
- مزید پیچیدہ پیکجوں کے لیے 2D → 3D سے اپ گریڈ کیا جا سکتا ہے۔
4. ہلکا پھلکا 16NH V3A ہیڈ
- تیز ٹیکٹ ٹائم کے لیے شناخت کے دوران بیک وقت X/Y حرکت
- اعلی قابل اجازت اجزاء کا سائز
- متنوع SMT ایپلی کیشنز کے لیے مثالی۔
تیز
NPM پلیسمنٹ پلیٹ فارم اپنے اعلی-پروڈکشن موڈ (تک84,000 CPH) اور اعلی-درستگی موڈ (تک70,000 CPH، ±30 μm)۔ نیاہلکا پھلکا 16NH V3A ہیڈحصوں کی شناخت کے دوران X- اور Y- محور کو بیک وقت چلاتا ہے، جس سے ٹیکٹ ٹائم کو نمایاں طور پر کم کیا جاتا ہے اور چھوٹے اجزاء کے لیے جگہ کا تعین کرنے کی رفتار میں اضافہ ہوتا ہے جیسے0402 / 0603 ملی میٹرچپس اجزاء کی استعداد میں اضافہ قابل اجازت اجزاء کے سائز کی بدولت بھی بہتر ہوا ہے۔
ایک اعلی درجے کے ساتھ لیسملٹی-تسلیم کرنے والا کیمرہ، نظام تین شناختی افعال کو ایک یونٹ میں ضم کرتا ہے، تیز اسکیننگ، اجزاء کی اونچائی کا پتہ لگانے، اور اختیاری2D-سے 3D اپ گریڈ ایبلٹی. بہتر سختی اور X/Y ایکسلریشن رفتار اور استحکام دونوں کو بڑھاتے ہیں، گھنے بورڈز اور ٹھیک-پچ اجزاء کے لیے قابل اعتماد اعلی-درستگی کی جگہ کا تعین کرتے ہیں۔
مشین کی ترتیب کا جائزہ
NPM نظام پیداواری ضروریات کی وسیع رینج کو پورا کرنے کے لیے لچکدار مشین کنفیگریشن پیش کرتا ہے۔ کے ساتھپیچھے اور سامنے فیڈر لے آؤٹتک60 ٹیپ فیڈراعلی-مکس اجزاء کی فراہمی کے لیے نصب کیا جا سکتا ہے۔ دیسنگل ٹرے لے آؤٹفراہم کرتا ہے13 فکسڈ ٹرے سلاٹملٹی فنکشنل ٹرانسفر یونٹ کے ذریعے PoP ٹرے ہینڈلنگ کو فعال کرنا۔ زیادہ سے زیادہ کارکردگی کے لیے،جڑواں ٹرے لے آؤٹاجازت دیتا ہےبیک وقت پیداوار اور تیاری، جہاں ایک ٹرے موجودہ جابز کو چلاتی ہے جبکہ دوسری اگلی بیچ کے لیے پہلے سے-اسٹیج ہوتی ہے۔ مزید برآں، خودکار فیڈر مینٹیننس یونٹس (IFMU/FMU) اور ہیڈ مینٹیننس یونٹس مجموعی استحکام کو بڑھاتے ہیں اور ڈاؤن ٹائم کو کم کرتے ہیں، مسلسل اور قابل اعتماد SMT پیداوار کو یقینی بناتے ہیں۔

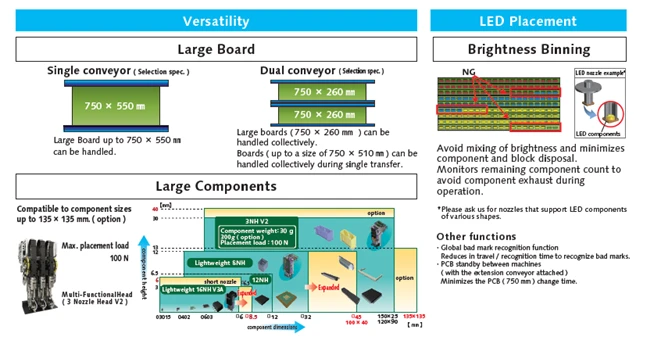

ورسٹائل بڑی-بورڈ اور ایل ای ڈی پلیسمنٹ کی اہلیت
NPM پلیٹ فارم جدید SMT پیداوار کے لیے غیر معمولی استعداد فراہم کرتا ہے۔ یہ سپورٹ کرتا ہے۔بڑے پی سی بی ہینڈلنگسنگل اور ڈوئل دونوں-کنویئر آپشنز کے ساتھ، بورڈز کی مستحکم منتقلی کو چالو کرنا750 × 550 ملی میٹر. اجزاء کے تنوع کے لئے، نظام کو ایڈجسٹ کرتا ہےبڑے اجزاء 135 × 135 ملی میٹر تککے زیادہ سے زیادہ پلیسمنٹ بوجھ کے ساتھ100 N، اسے پاور ڈیوائسز، کنیکٹرز، اور آٹوموٹو ماڈیولز کے لیے مثالی بناتا ہے۔
ایل ای ڈی مینوفیکچرنگ ایپلی کیشنز میں، مشین پیش کرتا ہےاعلی درجے کی چمک بننگچمک کی سطح کو ملانے سے بچنے اور سکریپ کی شرح کو کم سے کم کرنے کے لیے۔ یہ اجزاء کی تھکن کو روکنے کے لیے بقیہ ایل ای ڈی مقداروں کو خود بخود مانیٹر کرتا ہے اور متعدد ایل ای ڈی نوزل کی شکلوں کو سپورٹ کرتا ہے۔ اضافی افعال جیسےعالمی مالیاتی نشان کی شناخت، سفری فاصلے میں کمی، اور مشین اسٹینڈ بائیہموار آپریشن کو برقرار رکھنے اور پی سی بی کی تبدیلی کے وقت کو کم کرنے میں مدد کریں۔
کا یہ مجموعہبڑے-بورڈ کی لچکاورخصوصی ایل ای ڈی پلیسمنٹ ٹیکنالوجیNPM سیریز کو متنوع الیکٹرانکس مینوفیکچرنگ ماحول کے لیے ایک اعلی-کارکردگی کا حل بناتا ہے۔

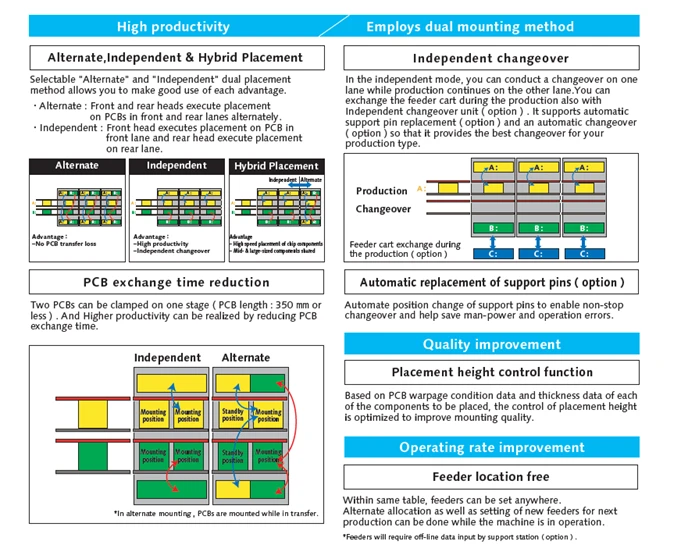

اعلی پیداوری اور دوہری بڑھتے ہوئے
NPM پلیٹ فارم متبادل، آزاد، اور ہائبرڈ پلیسمنٹ طریقوں کے ساتھ SMT تھرو پٹ کو زیادہ سے زیادہ کرتا ہے، جس سے PCB کی منتقلی کے نقصان کے بغیر مسلسل پیداوار کو قابل بنایا جا سکتا ہے۔ دوہری-لین کی آزاد تبدیلی آپریشن کے دوران فیڈر کارٹ کو تبدیل کرنے کی اجازت دیتی ہے، جس سے ڈاؤن ٹائم کم ہوتا ہے۔ خودکار سپورٹ-پن کی تبدیلی (آپشن) اور درست جگہ کا تعین-اونچائی کا کنٹرول آپریٹر کے کام کے بوجھ کو کم کرتے ہوئے معیار کو مزید بہتر بناتا ہے۔ فیڈر کے مقامات مکمل طور پر لچکدار ہیں، جو تیزی سے کام کی تبدیلی اور اعلی آپریٹنگ ریٹ کی اجازت دیتے ہیں۔
APC-5M اور APC سسٹم｜مستحکم ایس ایم ٹی کوالٹی کے لیے حقیقی وقت کی نگرانی
APC-5M ریئل ٹائم مانیٹرنگ سسٹم مسلسل نوزل، فلٹر، اور فیڈر کے حالات کو ٹریک کرتا ہے، جو کہ غلطیوں کے پیداوار پر اثر انداز ہونے سے پہلے ابتدائی وارننگ فراہم کرتا ہے۔ آٹومیٹک فیڈ بیک لوپس کے ساتھ{{4}APC-FB پرنٹنگ کے لیے، APC-FF پلیسمنٹ کے لیے، اور APC-MFB2 برائے AOI فیڈ بیک-مشین غلط ترتیب، پلیسمنٹ آفسیٹس، اور اجزاء کی اونچائی کے تغیرات کو خود بخود درست کرتی ہے۔ یہ بند لوپ کنٹرول پلیسمنٹ کی درستگی کو بہتر بناتا ہے، نقائص کو کم کرتا ہے، اور SMT پروڈکشن کو زیادہ سے زیادہ استحکام کے ساتھ چلتا رہتا ہے۔
پی سی بی انفارمیشن کمیونیکیشن اینڈ پارٹس سپلائی نیویگیشن
NPM پلیٹ فارم ذہین حصوں-سپلائی نیویگیشن اور حقیقی-پی سی بی مارک کمیونیکیشن کے ساتھ پیداواری کارکردگی کو بڑھاتا ہے۔ سسٹم بقیہ اجزاء کے رن آؤٹ ٹائم کا تجزیہ کرتا ہے اور آپریٹرز کو بہتر سپلائی ترجیحات کے ساتھ رہنمائی کرتا ہے تاکہ انتظار اور چلنے کے وقت کو کم سے کم کیا جا سکے۔ ایک ہی وقت میں، پہلی مشین پر کیپچر کیے گئے پی سی بی فیڈوشل اور پیٹرن-مارک ڈیٹا کو خود بخود ڈاؤن اسٹریم آلات کے ساتھ شیئر کیا جاتا ہے، شناخت کے وقت کو کم کرکے اور لائن تکت کو بہتر بنایا جاتا ہے۔ یہ مشترکہ نظام ہموار اجزاء کی فراہمی، تیز پی سی بی ہینڈلنگ، اور اعلی مجموعی پیداواری استحکام کو یقینی بناتا ہے۔
یوٹیوب ویڈیو
NPM-W2 تفصیلات کا جدول
ماڈل موازنہ ٹیبل
|
ماڈل |
ہلکا پھلکا 16-نوزل ہیڈ V3A |
12-نوزل ہیڈ |
ہلکا پھلکا 8-نوزل ہیڈ |
3-نوزل ہیڈ V2 |
ڈسپنسنگ ہیڈ |
کوئی سر نہیں۔ |
|
پلیسمنٹ کی رفتار |
42,000 cph (0.086 s/chip) |
35,000 cph (0.103 s/chip) |
21,250 cph (0.173 s/chip) |
8,820 cph (0.433 s/chip) |
- |
- |
|
ہائی-درستگی موڈ کی رفتار |
- |
31,250 cph (0.115 s/chip) |
- |
6,500 cph (0.554 s/QFP) |
- |
- |
|
پلیسمنٹ کی درستگی |
±40 μm |
±30 μm (اختیاری ±25 μm) |
±30 μm / QFP |
±30 μm / QFP |
- |
- |
|
اجزاء کا سائز |
0402 → L8.5 × W8.5 × T3 / T6 |
03015–□ (0402–چپ) |
0402 → L4.5 × W4.5 × T12 |
0603 → L8–15 × W9–15 × T10 |
- |
- |
|
اجزاء کی فراہمی |
ٹیپ 4/8/12/16/24/32/44/56 ملی میٹر |
ٹرے اختیاری |
ٹیپ 4–56/72 ملی میٹر |
ٹیپ 4–56/72/88/104 ملی میٹر |
زیادہ سے زیادہ 30 (سنگل-اسٹک فیڈر) |
- |
ڈسپنسنگ / معائنہ
|
فنکشن |
تفصیلات |
|
تقسیم کا طریقہ |
ڈاٹ ڈسپنسنگ / لائن ڈسپنسنگ |
|
ترسیل کی رفتار |
0.165 s/ڈاٹ (XY:10 mm, Z: 15 mm, θ: کوئی گردش نہیں) |
|
چپکنے والی پوزیشن کی درستگی |
±75 μm / ڈاٹ |
|
قابل اطلاق اجزاء |
ایس او پی، پی ایل سی سی، کیو ایف پی، کنیکٹر، بی جی اے، سی ایس پی |
|
معائنہ کا طریقہ |
2D معائنہ (قسم A/B) |
|
قرارداد |
18 μm (ٹائپ A)، 19 μm (ٹائپ B) |
|
سائز دیکھیں |
44.4 × 37.2 ملی میٹر (قسم A)، 21.1 × 17.6 ملی میٹر (ٹائپ بی) |
|
معائنہ کی درستگی |
±20 μm |
|
اجزاء کی اقسام کا پتہ چلا |
غائب، شفٹ، پلٹنا، قطبیت، گردش، سولڈر شکل |
مشین کے طول و عرض اور طاقت
|
آئٹم |
تفصیلات |
|
مشین کا سائز |
W 1,280 mm × D 2,465 mm × H 1,444 mm |
|
ماس |
2,850 کلوگرام (فرنٹ ہیڈ) / 2,780 کلوگرام (پچھلا سر) |
|
پی سی بی سپورٹ (سنگل کنویئر) |
L 50–550 mm × W 50–510 mm |
|
پی سی بی سپورٹ (دوہری کنویئر) |
L 50–510 mm × W 50–260 mm |
|
بجلی کی فراہمی |
3 فیز AC 200–480 V, 2.8 kVA |
|
نیومیٹک ذریعہ |
0.5 ایم پی اے، 200 لیٹر/منٹ |
پروڈکٹ ڈیٹا صرف حوالہ کے لیے ہے۔ تازہ ترین معلومات کی تصدیق کے لیے براہ کرم ہم سے رابطہ کریں۔
